Origin Pro
Applicazioni per la Spettroscopia
Origin Pro è un software avanzato progettato appositamente per l’analisi dei dati in ambito spettroscopico e cromatografico.
Dalle opzioni di importazione specializzate dei principali formati di file degli strumenti di laboratorio, agli strumenti progettati specificamente per un’analisi efficiente dei picchi e della linea di base, Origin Pro offre un ambiente integrato e funzionale.
Analisi dati per Spettroscopia
Dal punto di vista grafico, consente la visualizzazione immediata tramite grafici waterfall 2D/3D e linee sovrapposte. La funzione Peak Analyzer permette una caratterizzazione completa dei picchi, singoli o multipli, e il rilevamento di quelli nascosti. Per l’avvio dell’analisi è possibile stabilire una linea di base in modo automatico o manuale, usando metodi come XPS o ALS. I picchi positivi e negativi vengono individuati facilmente tramite algoritmi basati sulla derivata prima e seconda. Il programma esegue l’integrazione per calcolare area e FWHM, oltre al fitting dei picchi con funzioni integrate o personalizzate. La deconvolution consente invece di scomporre picchi sovrapposti per isolare i segnali reali. Grazie al Batch Peak Analysis, l’elaborazione simultanea di dataset multipli può essere automatizzata salvando i parametri in un modello. Infine, i Gadget interattivi offrono un’esplorazione rapida e un’analisi visiva immediata direttamente sui grafici generati.
Importazione dei Dati Spettrali
I formati di file tipici per la spettroscopia
sono supportati in File > Import
Le numerose opzioni di importazione ASCII di Origin Pro semplificano l’importazione dei formati di strumenti più comuni:
- Princeton Instruments (SPE)
- Thermo Scientific (SPC,CGM)
- J-CAMP (DX, DX1, JDX, JCM)

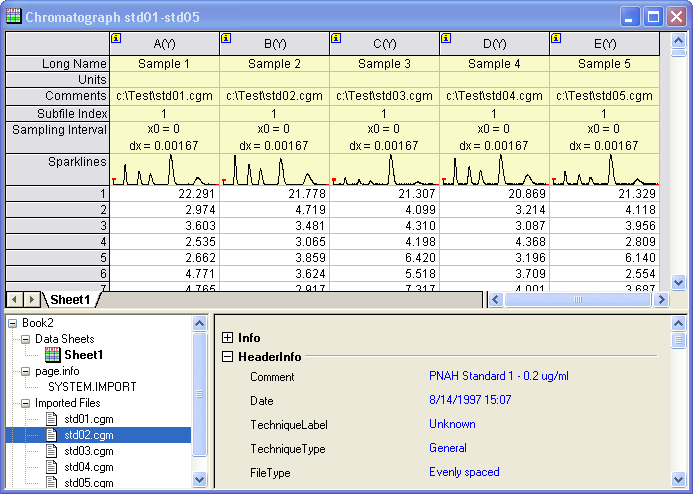

Il pannello Workbook Organizer mostra i metadati della cartella di lavoro
Durante l’importazione dei dati, Origin Pro offre opzioni per trasferire i metadati contenuti nelle righe di intestazione del file direttamente nelle righe di intestazione dei fogli di lavoro e per accedere a tutti i metadati nel pannello “Workbook Organizer”.

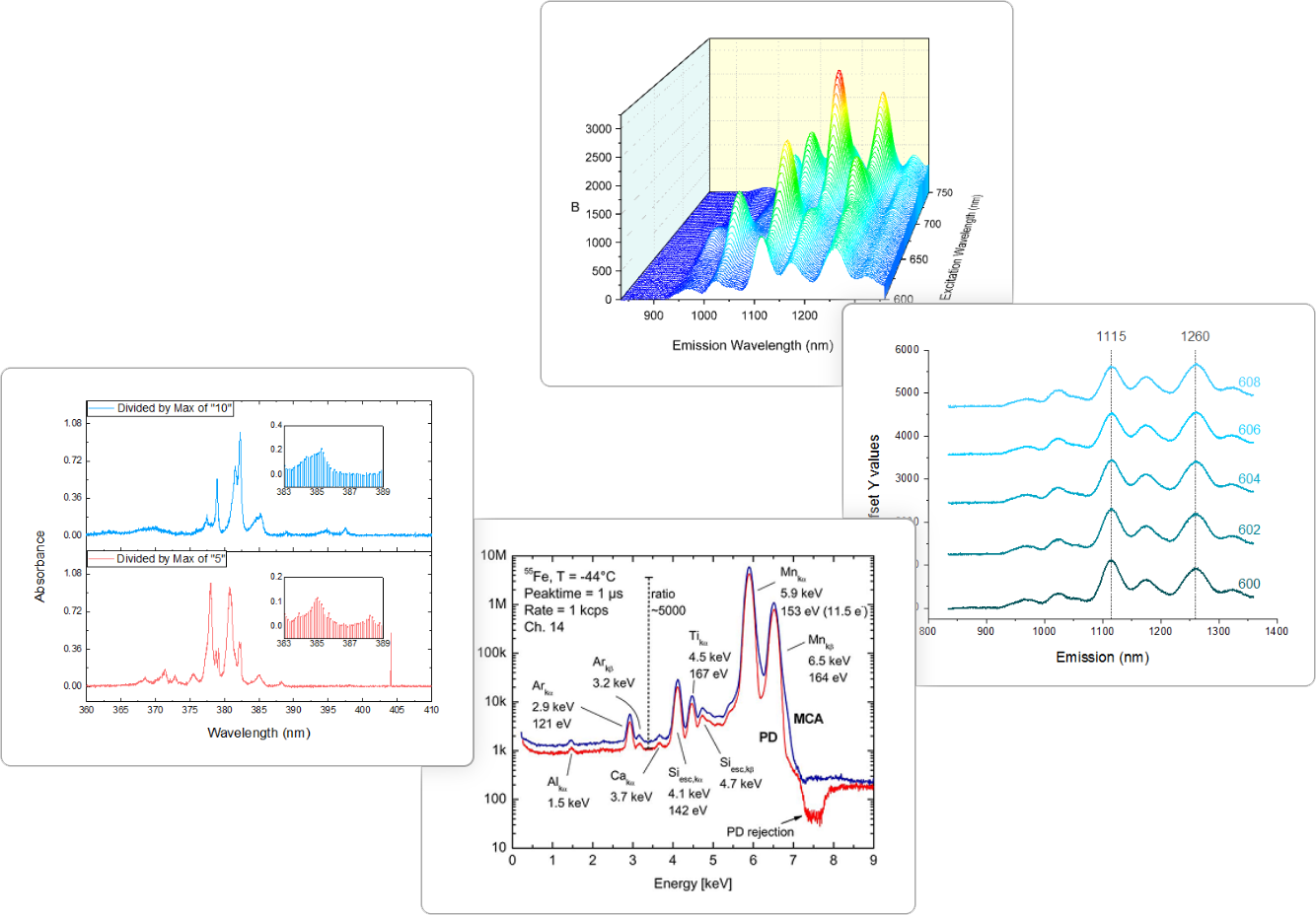

Tipi di grafici spettroscopici
- Stack Graph
- Stacked Lines by Y Offsets Graph
- 2D Graph with Insert Graph
- 2D, 3D Waterfall Graph
Analisi degli spettri
Origin Pro Peak Analyzer consente la caratterizzazione completa di picchi singoli e multipli. Le funzionalità di individuazione dei picchi includono il rilevamento di picchi nascosti e consentono di analizzare più set di dati in modo indipendente o con parametri condivisi. Una volta impostati i parametri per l’analisi dei picchi, è possibile salvare le impostazioni come tema per un utilizzo ripetuto. Dopo aver salvato un tema, è sufficiente importare nuovi dati e l’analisi verrà completata automaticamente.

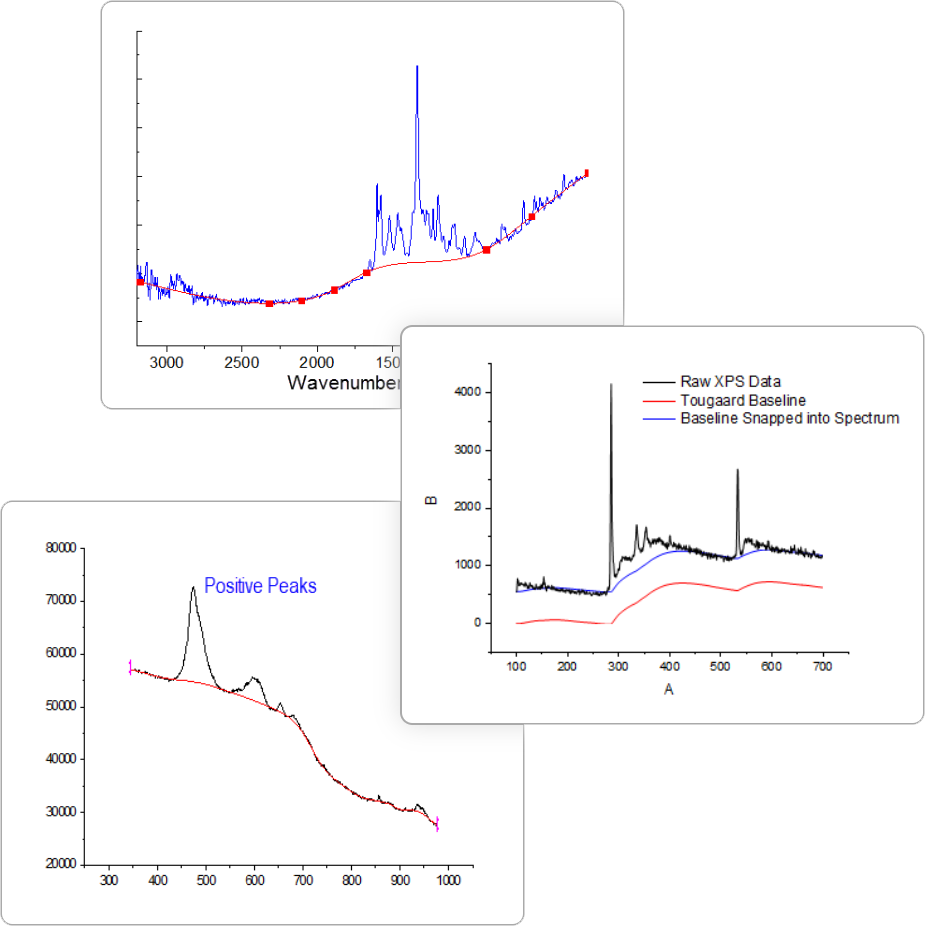

Definizione di una Baseline
Un tipico punto di partenza per l’analisi dei picchi è la definizione di una linea di base. È possibile rilevare automaticamente una linea di base o definirne una manualmente utilizzando un set di dati esistente o selezionando punti di ancoraggio sulla curva.
Sono disponibili diversi metodi, tra cui:
- User Defined
- XPS
- Shirley method
- Tougaard method
- End Points Weighted
- Asymmetric Least Squares Smoothing (ALS)
Finding Peaks

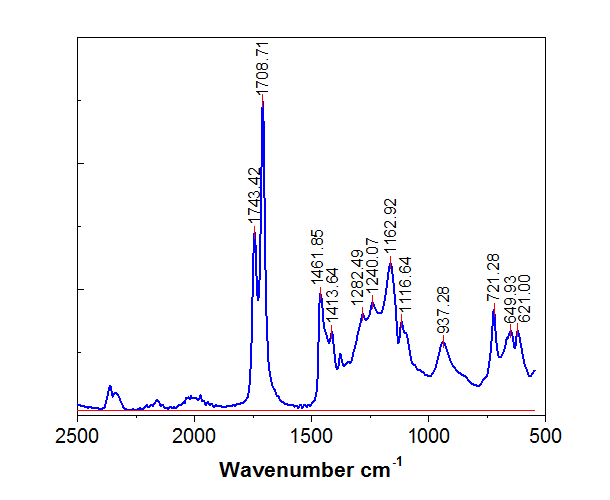

Origin Pro offre diversi metodi per individuare automaticamente i picchi positivi e negativi.
- Local Maximum
- Window Search
- 1st Derivative
- 2nd Derivative(Pro)
- Residual after 1st Derivative(Pro)
Inoltre, è possibile aggiungere, modificare o eliminare picchi manualmente.

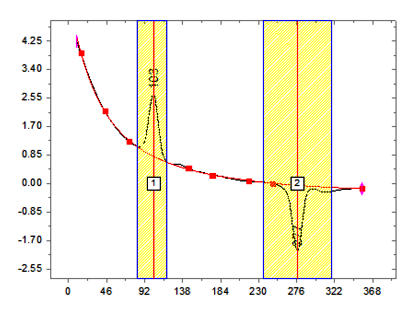

Integrazione
L’integrazione dei picchi per ottenere le caratteristiche dei picchi (come l’area o la FWHM) è un metodo comune per analizzare dati con picchi multipli.
Peak Fitting and Deconvolution

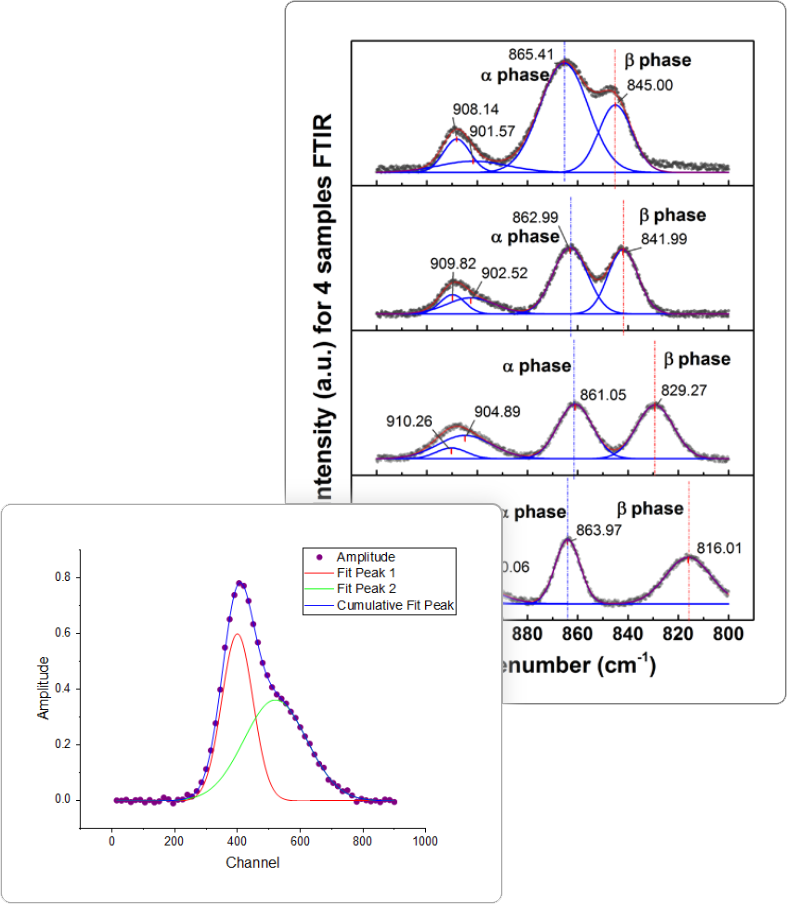

Peak Fitting
- Adattamento dei picchi con funzioni predefinite o definite dall’utente
- Adattamento di ciascun picco con funzioni diverse
- Controllo dei parametri di adattamento
Origin Pro offre uno strumento di Batch Peak Analysis che consente l’analisi dei picchi su più set di dati.
Peak Deconvolution
— fit the hidden peaks
La deconvoluzione dei picchi viene applicata al processo di scomposizione dei picchi che si sovrappongono.
Metodi per individuare i picchi nascosti:
- 2nd Derivative
- Residual after 1st Derivative

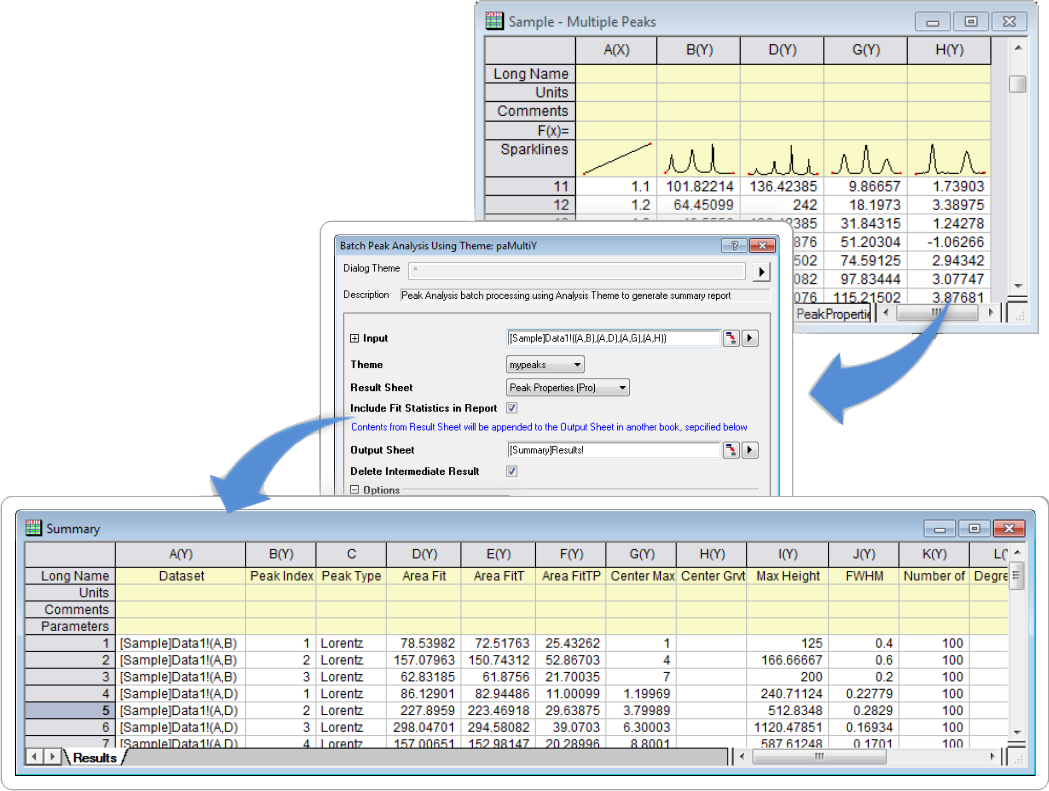

Batch Peak Analysis
Con lo strumento Batch Peak Analysis Origin Pro è in grado di gestire numerosi set di dati, ognuno dei quali contiene più picchi.
- Esegui l’analisi batch dei picchi utilizzando un tema predefinito, un modello di analisi o uno script.
- Genera un report personalizzato dei parametri di ciascun picco in ogni set di dati.

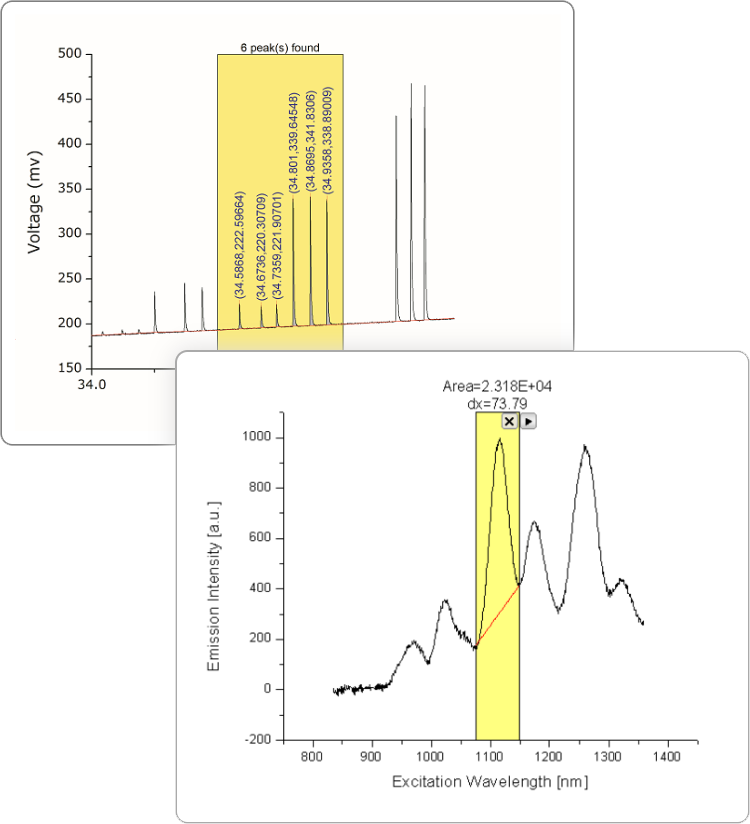

Gadget utili per l’analisi spettrale
I gadget di Origin Pro offrono un modo semplice e veloce per eseguire analisi esplorative sui dati rappresentati in un grafico. È possibile eseguire l’analisi su un intervallo specifico del grafico posizionando opportunamente un oggetto Regione di Interesse (ROI) per selezionare l’intervallo desiderato.
Con i seguenti gadget, è possibile individuare rapidamente i picchi, integrarli e adattarli a un grafico.
- Integrate Gadget
- Quick Peaks Gadget
User Case Studies
Sul sito OriginLab sono raccolti numerosi esempi applicativi in un’ampia gamma di discipline scientifiche; casi di studio condivisi dagli utenti di Origin Pro che quotidianamente apprezzano la potenza di analisi dei dati e la qualità nella creazione di grafici di cui hanno bisogno.
Questi Case Studies possono fornire idee e spunti su come utilizzare Origin Pro in modo efficiente per le specifiche esigenze.
